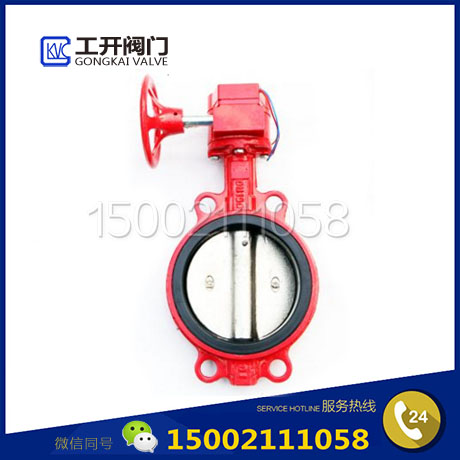

信号蝶阀型号是XD371X,是高层建筑消防以及其他需要显示阀门开关状态管路中不可缺少的阀门。在使用的时候你知道信号蝶阀怎么接线吗?首先将电器开关箱罩打开,根据电器控制要求把电缆的芯线接到相应的端子,然后进行操作即可。下面将介绍信号蝶阀的接线:
1、将电器开关箱罩打开,根据电器控制要求把电缆的芯线接到相应的端子,并密封好电缆进口,同时把电缆固定,以防止外力牵动时损坏电缆接线。
2、当阀门在“全关”位置时,顺时针转动下面的关向凸轮,是凸轮刚好触动微动开关(可以听到咔哒声),然后旋紧凸轮上的螺钉固定凸轮。
3、当阀门在“全开”位置时,逆时针转动上面的开向凸轮,用与上述相同的方法调整好开向凸轮。
4、调整限位螺钉,当阀门在“全关”或“全开”位置时,不应使限位螺钉刚好顶在蜗轮的限位平面,而应留有一定的间隙,然后旋紧限位螺钉上的锁紧螺母。
5、盖上电器开关箱罩,当阀门在“全关”位置时,使开度指示器的指针指向刻度盘上的“0”刻度,并旋紧螺钉固定指针。
1、将电器开关箱罩打开,根据电器控制要求把电缆的芯线接到相应的端子,并密封好电缆进口,同时把电缆固定,以防止外力牵动时损坏电缆接线。
2、当阀门在“全关”位置时,顺时针转动下面的关向凸轮,是凸轮刚好触动微动开关(可以听到咔哒声),然后旋紧凸轮上的螺钉固定凸轮。
3、当阀门在“全开”位置时,逆时针转动上面的开向凸轮,用与上述相同的方法调整好开向凸轮。
4、调整限位螺钉,当阀门在“全关”或“全开”位置时,不应使限位螺钉刚好顶在蜗轮的限位平面,而应留有一定的间隙,然后旋紧限位螺钉上的锁紧螺母。
5、盖上电器开关箱罩,当阀门在“全关”位置时,使开度指示器的指针指向刻度盘上的“0”刻度,并旋紧螺钉固定指针。
