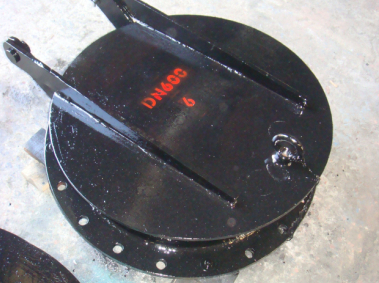

阀门又称拍门,是安装在江河岸边排水管出口处的一种单向阀,当江河潮位高于出水管口,且压力大于管内压力时,潮门面板自动关闭,以防江河潮水灌进排水管道内。
拍门主要特点:
该拍门系由体、盖及铰链构件组成。其启闭力来自水源压力,则开启;反之则关闭,以达到溢流和止回的作用
拍门主要性能:
工作压力:0.1MPa;
适用介质:水、河水、污水、海水;
适用温度:≤50℃;
拍门主要零件材质:
碳钢或不锈钢。
拍门主要外形及连接尺寸表:
DN |
L |
D |
D1 |
b |
n-d |
H |
500 |
300 |
670 |
620 |
18 |
20-22 |
330 |
600 |
350 |
755 |
705 |
20 |
20-26 |
385 |
700 |
440 |
870 |
810 |
20 |
24-26 |
445 |
800 |
440 |
975 |
920 |
20 |
24-30 |
500 |
900 |
450 |
1075 |
1020 |
20 |
24-30 |
550 |
1000 |
450 |
1175 |
1120 |
20 |
28-30 |
605 |
1100 |
500 |
1275 |
1220 |
20 |
28-30 |
655 |
1200 |
500 |
1375 |
1320 |
20 |
32-30 |
720 |
1400 |
600 |
1575 |
1520 |
20 |
36-30 |
830 |
1600 |
700 |
1790 |
1730 |
24 |
40-30 |
950 |
1800 |
750 |
1990 |
1930 |
24 |
44-30 |
1050 |
2000 |
800 |
2190 |
2130 |
24 |
48-30 |
1160 |
拍门选型订货说明:
1、因用户实际工况和拍门尺寸大小规格不同,所以订货时应以实际规格尺寸为准;
2、订货选型时,请注明名称,型号规格,同时请注明是电排还是污水自排,外河淹没水头,设计扬程,装机扬程等。
3、拍门安装时,注意保证拍门
γ倾角和设计一致。用户自备的预埋件法兰尺寸和螺孔分布应与本公司(
上海工开阀门)拍门法兰尺寸,螺孔分布相一致。
4、拍门并排安装同一基础立面时,两拍门间最大外形基础间距尺寸应保持在1000mm左右。
5、当拍门安装于封闭型压力水箱时,拍门吊装入口尺寸应大于拍门的最大外形尺寸。
6、泵站改造更换拍门,请在订货时一并提供原理预埋件法兰尺寸、螺孔对称中心距尺寸和分布数量等技术参数。
7、新建泵站的拍门预埋法兰顶部的两螺栓孔应按十字中心线分左右均匀对称安装。
