DQ11F-16P低温内螺纹球阀
公称压力：1.6MPa
公称通径：10mm～50mm
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+80℃
介质流向：由阀门的左侧向右流
阀体、阀盖、阀杆：不锈钢
球体：不锈钢实心球
填料：PTFE
密封圈：PTFE或PCTFE

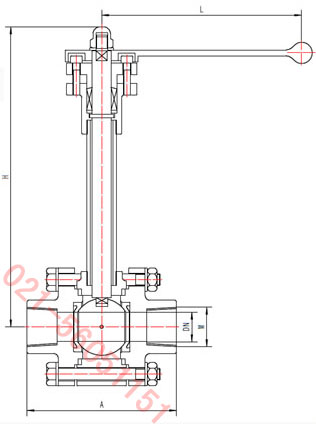

产品主要外形及连接尺寸：
 |
| 产品型号 |
DQ11F-16P低温球阀 |
重量 (kg) |
| 通径 DN(mm) |
尺寸(mm) |
| A |
M(NPT) |
H |
L |
| 10 |
80 |
3/8 |
205 |
130 |
2.8 |
| 15 |
90 |
1/2 |
207 |
140 |
2.9 |
| 20 |
100 |
3/4 |
239 |
160 |
3.7 |
| 25 |
120 |
1 |
254 |
180 |
5.1 |
| 32 |
130 |
1-1/4 |
280 |
200 |
9.4 |
| 40 |
150 |
1-1/2 |
292 |
250 |
13.2 |
| 50 |
170 |
2 |
322 |
280 |
18.6 |
以上参数数据在做参考，如有疑问请联系上海工开阀门021-56051151。
