GI型高真空蝶阀
真空蝶阀用于切断和接通真空管路中的气流,广泛应用于各种行业的真空管路中。高真空蝶阀GI型用于接通或切断真空管路中的气流。高真空蝶阀适用介质为纯净空气和非腐蚀性气体。
真空蝶阀一般那有手动真空蝶阀、气动真空蝶阀、电动真空蝶阀,型号分别有GI型、GIQ型、GIQ-B型、GIQ-A型、GIQ-AB型、GID型等系列.整体都采用防腐不锈钢材料加工生产,具有很好的防腐性能特点,广泛应用于化工、电力、石化、天然气等工业领域。
真空蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种真空阀门。蝶阀不仅结构简单、体积小、重量轻、材料耗用省,安装尺寸小,而且驱动力矩小,操作简便、迅速,并且还同时具有良好的流量调节功能和关闭密封特性,在大中口径、中低压力的使用领域,蝶阀是主导的阀门形式。随着防腐合成橡胶和聚四氟乙烯的应用,真空蝶阀的性能得以提高,并满足于不同的工况条件。近十几年来,金属密封蝶阀发展迅速,随着耐高温、耐低温、耐强腐蚀、耐强冲蚀、高强度合金材料在蝶阀中的应用,使金属密封蝶阀在高温、低温、强冲蚀等工况条件下得到广泛的应用,并部分取代了真空截止阀、闸阀和球阀。
GI型高真空蝶阀主要零件材料
阀体、阀盖、阀杆:碳钢或不锈钢
密封圈:丁腈橡胶、氟橡胶。
产品优点:
GI高真空手动蝶阀启闭方便迅速、省力、流体阻力小,可以经常操作。结构简单,体积小,重量轻。可以运送泥浆,在管道口积存液体最少。低压下,可以实现良好的密封。调节性能好。
产品缺点:
1.真空蝶阀的使用压力和工作温度范围小。
2.密封性较差。
产品分类:
高真空蝶阀按结构形式可分为:偏置板式、垂直板式、斜板式和杠杆式。按密封形式可分为:较密封型和硬密封型两种。软密封型一般采用橡胶环密封,硬密封型通常采用金属环密封。按连接型式可分为:法兰连接和对夹式连接.
GI型高真空蝶阀主要技术性能
适用范围(Pa) |
105~1.3x10-4 |
阀门漏率(Pa.L/S) |
<1.3x10-4 |
介质温度(℃) |
-25~+80(密封材料为丁腈橡胶)
-30~+150(密封材料为氟橡胶) |
法兰标准 |
JB919 |
安装位置 |
任意 |

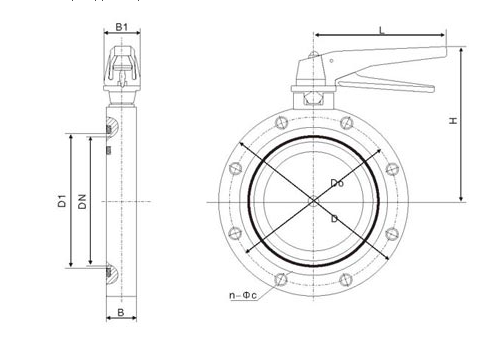

GI型高真空蝶阀外形及连接尺寸(mm)(JB919)
型号 |
通径(DN) |
D |
Do |
B |
H |
L |
n-ΦC |
GI-25 |
25 |
70 |
55 |
22 |
72 |
82 |
4-Φ7 |
GI-32 |
32 |
78 |
64 |
22 |
76 |
82 |
4-Φ7 |
GI-40 |
40 |
85 |
70 |
22 |
90 |
90 |
4-Φ7 |
GI-50 |
50 |
110 |
90 |
22 |
98 |
90 |
4-Φ9 |
GI-65 |
65 |
125 |
105 |
26 |
130 |
135 |
4-Φ9 |
GI-80 |
80 |
145 |
125 |
30 |
140 |
135 |
4-Φ9 |
GI-100 |
100 |
170 |
145 |
30 |
153 |
135 |
4-Φ12 |
GI-125 |
125 |
195 |
170 |
30 |
165 |
135 |
4-Φ12 |
GI-150 |
150 |
220 |
195 |
35 |
179 |
165 |
8-Φ12 |
GI-200 |
200 |
275 |
250 |
40 |
208 |
185 |
8-Φ12 |
GI-250 |
250 |
330 |
300 |
45 |
234 |
300 |
8-Φ12 |
GI-300 |
300 |
380 |
350 |
55 |
300 |
350 |
8-Φ14 |
GI-400 |
400 |
500 |
465 |
60 |
340 |
200 |
8-Φ18 |
订货须知:
产品使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的上海工开阀门公司的专业工程师为您审核选型。
如有任何疑问.您可以致电给我们,我们将为您提供最优质的售前咨询服务。电话:021-56051151 网址:
