保温阀门- 上下展式保温放料阀
产品说明：
根据国内外先进的技术资料和图样，我公司自行设计生产的技术资料和图样，自行设计生产的上下展式保温放料阀是蜗炉应用系统装置中的节能型阀门。
本产品设计新颖、结构合理，采用不锈钢、WCB等材质作阀体，密封性能良好。
产品性能参数：
| 压力 |
工作温度 |
适用介质 |
| 公称压力 |
1.6 |
上密封试验 |
≤175℃ |
水、颗粒、油品等 |
| 壳体试验 |
2.4 |
高压密封试验 |
产品主要零件材料：
| 阀体 |
阀瓣、密封圈、阀杆 |
螺母 |
| 壳体试验 |
不锈钢 |
铜 |

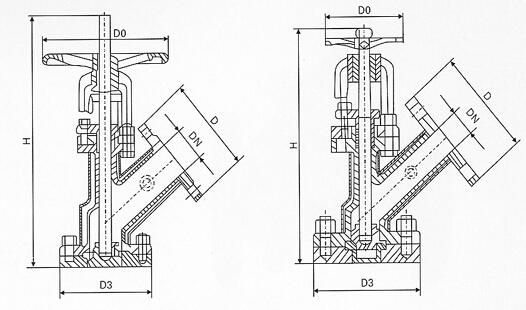

产品结构及主要外形尺寸：
| 口径 |
上展式 |
下展式 |
| D |
D3 |
H |
D0 |
D |
D3 |
H |
D0 |
| 25 |
115 |
115 |
270 |
160 |
115 |
135 |
225 |
160 |
| 32 |
135 |
135 |
285 |
160 |
135 |
145 |
300 |
160 |
| 40 |
145 |
145 |
355 |
180 |
145 |
160 |
340 |
180 |
| 50 |
160 |
160 |
370 |
180 |
160 |
180 |
345 |
180 |
| 65 |
180 |
180 |
465 |
220 |
180 |
195 |
425 |
220 |
| 80 |
195 |
195 |
480 |
250 |
195 |
215 |
445 |
250 |
| 100 |
215 |
215 |
590 |
280 |
215 |
260 |
535 |
280 |
| 125 |
245 |
245 |
730 |
300 |
245 |
280 |
585 |
300 |
| 150 |
280 |
280 |
775 |
320 |
280 |
330 |
665 |
320 |
订货须知：
产品使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的上海工开阀门公司的专业工程师为您审核选型。
如有任何疑问.您可以致电给我们,我们将为您提供最优质的售前咨询服务。电话：021-56051151 网址：
www.gkpv.cn
