产品说明:

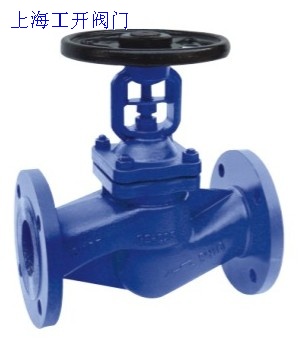

波纹管截止阀是一种新型的截止阀,因本阀为双重密封设计,所以密封性能比普通截止阀有着更加可靠的优越性。波纹管截止阀的使用寿命长短,大部分取决于其核心部件——波纹管。我公司与德国威茨曼公司(Witzenmann GmbH)、中国沈阳仪表科学研究院联手合作,采用世界上工艺先进的波纹管作为技术主要部件,大大提高了波纹管截止阀的耐疲劳及使用寿命,使得波纹管截止阀在高温、低温、剧毒、强腐、节能等领域有着显而卓见的独特优势。波纹管密封截止阀常用于能上能下的介质:蒸汽、热油、操作油、空气、氮气、热媒介质、冷热水、溶剂等系统。
产品特点:
1、三重密封:波纹管密封、保护性填料密封、全开位置的阀杆锥面密封,确保零泄漏,永久性填料无需更换。
2、双层316L不锈钢材质“Ω”型波纹管,开关次数达10000次。
3、独特的波纹管与阀瓣一体化组件,使波纹管与阀杆分离,有效防止因过度开关使波纹管断裂或因焊接缺陷而造成波纹管穿孔等常见故障发生。
4、阀瓣和阀座的密封面硬化处理,研磨成镜面,确保良好密封。
5、采用冷压嵌入的独立阀座,避免由阀体铸造或堆焊产生的密封面含气孔、沙眼、夹砂等严重影响密封性能的缺陷,确保密封持久可靠。
6、独创的入口端过滤单元,有效防止杂质破坏密封面,确保长效使用。
产品主要优点:
1. 波纹管截止阀,其关键部件金属波纹管,下端与阀杆组件采用自动滚焊焊接,上端与连接板自动滚焊接,在流体介质和大气之间形成一个金属屏障,确保阀杆零泄漏;
2. 阀瓣采用锥形设计,密封面与介质成流线形,密封性能更好,使用寿命更长;
3. 双重的密封设计(波纹管+填料)若波纹管失效,阀杆填料也会避免泄漏,并符合国际密封标准;
4. 阀盖上自带有加脂接头,可直接对阀杆、螺母和轴套进行润滑,不像传统的只对螺纹加润滑油;
5. 人体工程学设计手轮,使用寿命更长,操作轻松便捷,更安全可靠;
产品性能参数表:
公称压力 |
PN |
Mpa |
试验压力 |
强度试验 |
1.5PN |
密封试验 |
1.1PN |
气密封试验 |
0.6 |
- |
- |
适用温度 |
-196℃-600℃ |
技术规范:
设计标准:DIN 3356
结构长度:DIN 3202
连接法兰:DIN 2543-2545
试验和检验:DIN 3230
产品技术参数表:
型号 |
尺寸 |
压力等级 |
材质及工艺方法 |
流向/结构 |
标准 |
阀体 |
阀杆 |
阀瓣 |
阀座 |
外密封 |
WJ41H-16C |
DN15~100 |
PN16 |
WCB铸钢 |
13Cr+表面抛光 |
硬面处理+镜面抛光 |
独立阀座硬面处理+镜面抛光 |
双层SS316L波纹管 |
低进高出 |
GB/T12235-2007 |
注:硬面处理包括Stellite合金堆焊/硬质合金堆焊/2Cr13表面高频淬火等 。

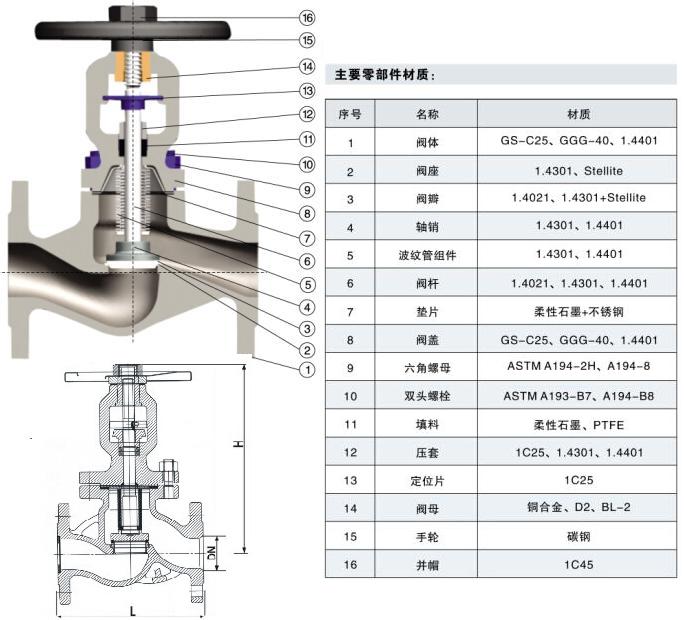

阀门结构部件图:
订货须知:
产品使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的上海工开阀门公司的专业工程师为您审核选型。
如有任何疑问.您可以致电给我们,我们将为您提供最优质的售前咨询服务。电话:021-56051151 网址:www.gkpv.cn
