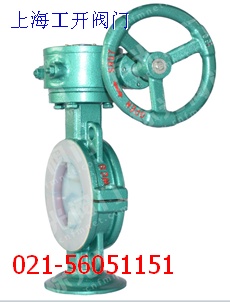

D371F46衬氟蜗轮对夹蝶阀
产品说明:
D371F46蜗轮对夹式衬氟蝶阀采用带有球形密封表面的衬氟塑料包衬蝶板,配以阀座基部的硅橡胶衬垫调节阀门的密封性能;该阀门操作轻便,严密的密封性能,超长的使用寿命;可作快速切断或调节流量之用。
本产品适用于要求可靠密封和良好调节特性的场合。产品广泛适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送,特别是具有严惩腐蚀性介质的使用场合如硫酸、氢氟酸、磷、酸、氯气、强碱,王水等具有强腐蚀的介质。
产品结构特点:
阀体采用分体式,阀轴现端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制,从而达到产品结构紧凑、外形美观、工艺合理、性能可靠。保证阀轴不与腔内流体介质接触,更换阀轴时非常方便,阀门不需要拆离离管道即可完成。
产品主要性能参数:
型号 |
公称压力PN(MPa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
工作温度(℃) |
适用介质 |
D71F46-10 |
1.0 |
1.5 |
1.1 |
-20~180 |
硫酸、氢氟酸、磷酸、硝酸盐酸、各种有机酸、有机溶剂、强氧化剂以及其它各种强腐蚀质 |
D71F46-16 |
1.6 |
2.4 |
1.76 |
-20~180 |
D371F46-10 |
1.0 |
1.5 |
1.1 |
-20~150 |
D371F46-16 |
1.6 |
2.4 |
1.76 |
-20~150 |
D71F46、D371F46衬氟蜗轮对夹蝶阀的主要外形尺寸:
公称通径DN(mm) |
尺寸(mm) |
L |
H1 |
H2 |
D1 |
D2 |
D0 |
50 |
43 |
75 |
150 |
49 |
98 |
140 |
65 |
46 |
83 |
155 |
62 |
115 |
140 |
80 |
46 |
90 |
175 |
77 |
133 |
160 |
100 |
52 |
100 |
180 |
97 |
148 |
200 |
125 |
56 |
105 |
201 |
122 |
185 |
200 |
150 |
56 |
133 |
225 |
147 |
215 |
240 |
200 |
60 |
165 |
260 |
197 |
265 |
280 |
250 |
68 |
196 |
296 |
247 |
320 |
280 |
300 |
78 |
225 |
330 |
295 |
370 |
320 |
350 |
78 |
264 |
360 |
340 |
430 |
320 |
400 |
102 |
285 |
410 |
390 |
485 |
3320 |
450 |
114 |
310 |
455 |
440 |
540 |
320 |
500 |
127 |
350 |
495 |
490 |
590 |
320 |
600 |
154 |
410 |
550 |
590 |
690 |
400 |
700 |
165 |
495 |
650 |
685 |
800 |
400 |
800 |
190 |
550 |
720 |
785 |
900 |
400 |
订货须知:
产品使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的上海工开阀门公司的专业工程师为您审核选型。
如有任何疑问.您可以致电给我们,我们将为您提供最优质的售前咨询服务。电话:021-56051151 网址:
