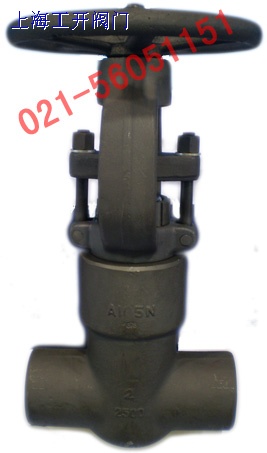

锻钢阀门-Z61H-2500LB锻钢自密封闸阀
锻钢闸阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是自密封阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封。
产品应用规范:
设计与制造符合API602和ASME B16.34.检验与测试按API 598,标记按MSS-SP-25.
采用以下结构
压力自紧式密封阀盖,全径,明杆支架式(OS&Y)
末端连接可按承插焊,设计按ASME B16.34
整体式上密封座
承插端符合ASME B16.11
螺纹连接端(NPT)符合ANSI/ASME B1.20.1
主体材料:A105;LF2;F5;F11;F22;304(L);316(L);F347;F321;
产品主要零件材质:
序号 |
零件名称 |
CStoASTM |
AStoASTM |
SStoASTM |
A105 |
F22 |
F304L |
F316L |
1 |
阀体 |
A105 |
A182F22 |
A182F304L |
A182F316L |
2 |
阀座 |
A276420 |
A276304 |
A276304L |
A276316L |
3 |
闸板 |
A182F430&410 |
A182F304 |
A182F304L |
A182F316L |
4 |
阀杆 |
A182F6 |
A182F304 |
A182F304L |
A182F316L |
5 |
密封螺母 |
A105 |
A182F304 |
A182F304L |
F316L |
6 |
密封环 |
A216 304L |
A276316L |
7 |
阀盖 |
A105 |
A182F22 |
A182F304L |
A182F316L |
8 |
活节螺栓 |
A193B7 |
A193B16 |
A193B8M |
9 |
销钉 |
A276F420 |
A182F304L |
10 |
填料 |
柔性石墨 |
PTFE |
11 |
提升螺栓 |
A1942H |
A1944 |
A1948 |
A1948M |
12 |
填料压套 |
A276F420 |
A182F304 |
13 |
填料压板 |
A216WCB |
A182F304 |
14 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
15 |
阀杆螺母 |
A276-410 |
16 |
固定螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
17 |
手轮 |
A197 |
18 |
锁紧螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
19 |
油嘴 |
铜 |
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
适用温度 |
—29℃~425℃ |
—29℃~550℃ |
—29℃~200℃ |
备注:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定。CS=碳钢;AS=合金钢;SS=不锈钢;

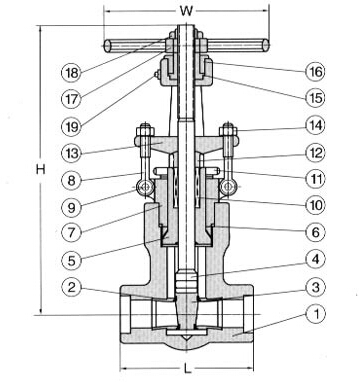

产品主要外形结构和连接尺寸:
NPS 57776577 |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
L |
900Lb-150Lb |
140 |
140 |
140 |
178 |
178 |
216 |
2500Lb |
186 |
186 |
186 |
232 |
232 |
279 |
H开 |
321 |
321 |
321 |
380 |
414 |
502 |
W |
160 |
160 |
180 |
200 |
250 |
280 |
重量 |
900LB-1500LB |
11.5 |
10.8 |
10.5 |
19.6 |
21.0 |
55.4 |
2500LB |
12.3 |
11.6 |
10.8 |
26.0 |
28.4 |
60.0 |
订货须知:
产品使用的场合非常重要或环境比较复杂时, 本文中所有文字、数据、图片均只适用于参考,请您尽量提供设计图纸和详细参数,由我们的上海工开阀门公司的专业工程师为您审核选型。
产品型号、性能参数、结构尺寸参数以及价格等详情,有任何疑问,您可以致电给我们,我们将为您提供最优质的售前咨询服务。请联系电话:021-56051151 www.gkpv.cn
