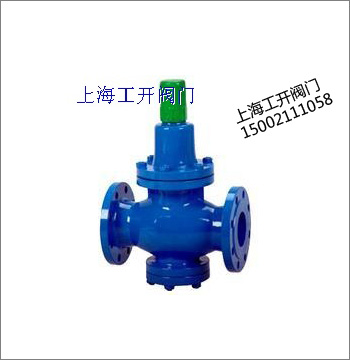

Y42X弹簧薄膜式减压阀
产品简述： 弹簧薄膜式减压阀结构特点 本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。
弹簧薄膜式减压阀结构特点
本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。
本产品在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。
本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。
弹簧薄膜式减压阀主要技术参数
|
公称压力(Mpa)
|
1
|
1.6
|
2.5
|
|
壳体试验压力(Mpa)*
|
1.5
|
2.4
|
3.75
|
|
密封试验压力(Mpa)
|
1
|
1.6
|
2.5
|
|
最高进口压力(Mpa)
|
1
|
1.6
|
2.5
|
|
出口压力范围(Mpa)
|
0.2-0.8
|
0.2-1.0
|
0.4-1.6
|
|
压力特性偏差(Mpa)△P2P
|
GB12244-1989
|
|
流量特性偏差(Mpa)P2G
|
GB12244-1989
|
|
渗漏量
|
0
|
|
工作温度
|
0℃-150℃
|
弹簧薄膜式减压阀主要零件材料
|
零件名称
|
零件材料
|
|
阀体 阀盖 底盖
|
WCB
|
|
阀座
|
2Cr13
|
|
阀瓣
|
2Cr13
|
|
阀杆
|
2Cr13
|
|
缸套
|
2Cr13/25(镀硬铬)
|
|
活塞
|
2Cr13
|
|
O型圈
|
丁腈橡胶
|
|
密封圈
|
丁腈橡胶
|
|
膜片
|
丁腈橡胶
|
|
调节弹簧
|
60Si2Mn
|
弹簧薄膜式减压阀流量系数(Cv)
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
|
Cv
|
1
|
2.5
|
4
|
6.5
|
9
|
16
|
25
|
36
|
64
|
100
|
140
|
250
|
400
|
570
|
780
|
1020
|
1500
|

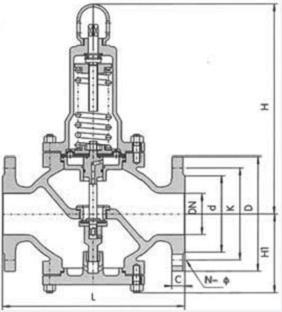

弹簧薄膜式减压阀主要外形尺寸：
|
型 号
|
公称压力PN(Mpa)
|
公称通径
|
尺 寸 (mm)
|
|
DN(mm)
|
L
|
H1
|
H2
|
H
|
D1
|
D2
|
Z-фd
|
Kg
|
|
Y42X-16
|
1.6
|
20
|
160
|
89
|
220
|
105
|
75
|
55
|
4-14
|
11
|
|
25
|
180
|
101
|
335
|
115
|
85
|
65
|
4-14
|
13.5
|
|
32
|
200
|
107
|
345
|
135
|
100
|
78
|
4- 18
|
17
|
|
40
|
220
|
113
|
370
|
145
|
110
|
85
|
4-18
|
20.5
|
|
50
|
250
|
120
|
370
|
160
|
125
|
100
|
4-18
|
23
|
|
65
|
280
|
125
|
370
|
180
|
145
|
120
|
4-18
|
26
|
|
80
|
310
|
140
|
460
|
195
|
160
|
135
|
4-18
|
38.5
|
|
100
|
350
|
150
|
520
|
215
|
180
|
155
|
4-18
|
40.5
|
|
125
|
400
|
190
|
560
|
245
|
210
|
185
|
4-18
|
56
|
|
150
|
450
|
205
|
580
|
280
|
240
|
210
|
8-22-
|
90
|
|
200
|
550
|
220
|
630
|
335
|
295
|
265
|
12- 22
|
106
|
|
250
|
600
|
270
|
750
|
405
|
355
|
320
|
12-25-
|
145
|
|
300
|
800
|
310
|
780
|
460
|
410
|
375
|
12-25
|
330
|
|
350
|
850
|
390
|
850
|
520
|
470
|
435
|
16-25
|
505
|
|
400
|
900
|
420
|
925
|
580
|
525
|
480
|
16-30
|
|
|
Y42X-25
|
2.5
|
20
|
160
|
89
|
220
|
105
|
75
|
55
|
4-14-
|
12
|
|
25
|
180
|
101
|
335
|
115
|
85
|
65
|
4-14-
|
15
|
|
32
|
200
|
107
|
345
|
135
|
100
|
78
|
4-18-
|
18.5
|
|
40
|
220
|
113
|
370
|
145
|
110
|
85
|
4-18-
|
22
|
|
50
|
250
|
120
|
370
|
160
|
125
|
100
|
4-18-
|
25
|
|
65
|
280
|
125
|
370
|
180
|
145
|
120
|
4-18-
|
28
|
|
80
|
310
|
140
|
460
|
195
|
160
|
135
|
8-18-
|
41
|
|
100
|
350
|
150
|
520
|
230
|
190
|
160
|
8-23-
|
60
|
|
125
|
400
|
200
|
560
|
270
|
220
|
185
|
8-25-
|
97
|
|
150
|
450
|
210
|
580
|
300
|
250
|
218
|
8-28-
|
114
|
|
200
|
550
|
245
|
630
|
360
|
310
|
278
|
12-25-
|
153
|
订货须知：
一、①Y42X弹簧薄膜式减压阀产品名称与型号②Y42X弹簧薄膜式减压阀口径③Y42X弹簧薄膜式减压阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定上海工开阀门的Y42X弹簧薄膜式减压阀型号，请按Y42X弹簧薄膜式减压阀型号直接向我司销售部办公电话：021-56051151 ，手机：15821524164 QQ：1542202575订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们为您审核把关021-56051151。
