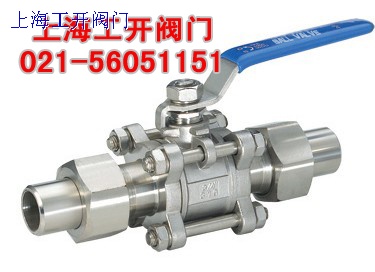

Q61F三片式活接头高平台球阀

Q61F三片式活接头高平台球阀
公称压力：1.6-6.4MPa
适用温度：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W。O。G）
对焊标准(BW) ：GB12224.ANSIB16.25
产品说明：
    三片式活接头高平台球阀属于手动类球阀。球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质，也可用于流体的调节与控制，球阀流体阻力小，结构简单，体积小，重量轻，紧密可靠，操作维修方便，不会引起阀门密封面的侵蚀，适用范围广。
产品主要连接尺寸及重量：

SIZE	1/4"	3/8"	1/2"	3/4"	1"	1-1/4"	2-1/2"	2"
d	11.6	12.7	15	20	25	32	38	50.8
D	17	17	21	26	31	38	46	60
L	150	150	180	195	210	225	260	300
H	48	48	54	57	72	79	81	97
E	120	120	120	130	154	154	185	185
