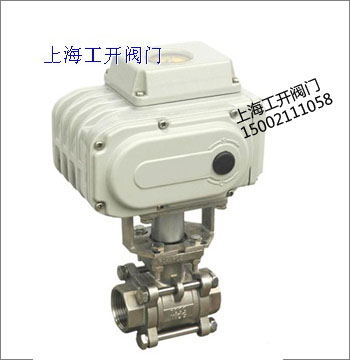

Q911F
电动内螺纹球阀
产品说明:
电动螺纹球阀采用一体化结构,与精小型电动执行机构相配,输入(4-20mA.DC,0-10V.DC或1-5V)信号货单相电源即可运转具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大等特点。目前该阀门广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业自动化控制系统中。
产品特点:
内螺纹球阀及对焊连接球阀分为整体式(一片式)、两片式及三片式。阀体铸造采用台湾引进的先进工艺,结构合理,造型美观,阀座采用弹性密封结构,密封可靠,启动轻松。阀杆采用有倒密封的下装式结构,阀腔异常升温时,阀杆才不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国家标准ISO支架平台和锁定装置。可设置90°开关定位机构,根据需要加锁以防止误操。
产品主要连接和外形尺寸:
DN |
In(G) |
配置 |
H |
L |
20 |
3/4" |
05型 |
196 |
85 |
25 |
1" |
05型 |
200 |
90 |
32 |
1 1/4" |
05型 |
210 |
112 |
40 |
1 1/2" |
05型 |
231 |
120 |
50 |
2" |
10型 |
252 |
145 |
65 |
2 1/2" |
10型 |
261 |
170 |
80 |
3" |
20型 |
332 |
200 |
100 |
4" |
50型 |
387 |
263 |

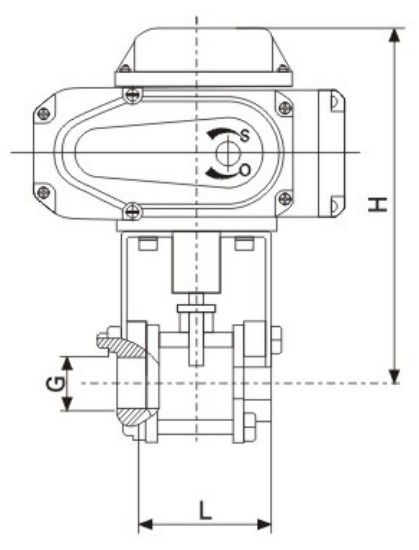

产品外形图:
订货须知:
产品使用的场合非常重要或环境比较复杂时, 本文中所有文字、数据、图片均只适用于参考,请您尽量提供设计图纸和详细参数,由我们的上海工开阀门公司的专业工程师为您审核选型。
产品型号、性能参数、结构尺寸参数以及价格等详情,有任何疑问,您可以致电给我们,我们将为您提供最优质的售前咨询服务。请联系电话:021-56051151 www.gkpv.cn
