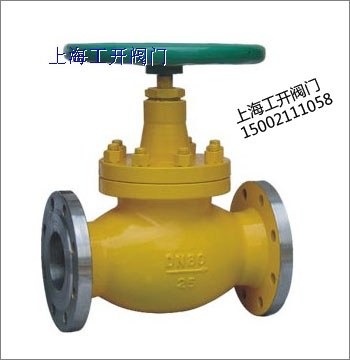

J1S型燃气日式截止阀

燃气日式截止阀
产品名称:燃气日式截止阀
产品型号:J1S型
产品说明:

JIS型截止阀(天然气截止阀仿日式)
一、产品说明
       该阀门采用弹性V形聚四氟乙烯或丁腈橡胶作为动密封填料,由填料盖、不锈钢弹簧提供初始密封,填料密封性能随介质压力上升而增强,即具有自密封性能,无需人工维护。区别于其他阀门,适用于大多数高中压燃气输送管线、混气站、储配站等场合。
       JIS型截止阀使用于城市液化气石油气贮备站、也使用于炼油厂、石油化工厂、石油化工厂的液化气系统,作为控制介质截的启闭装置。
二、产品主要设计参数
       设计、制造:GB/T12235-89、JIS B2071、 B2081
       法兰连接:JB/T79-94、GB9113-2000、JIS B2212、B2214
       结构长度:GB12221-89、JIS B2002
       公称通径:DN15-300mm
      公称压力:PN1.6/2.5/4.0Mpa、10K、20K
三、产品主要性能参数

压力等级 常温试验压力(Mpa)
壳体 密封 低气压密封
公称压力(Mpa) 1.6 2.4 1.76 0.6
2.5 3.75 2.75 0.6
4.0 6.0 4.4 0.6
适用温度 -40~+80℃
适用介质 天然气, 液化石油气等
四、产品主要零件材料
零 件 名 称 材 料
阀 体 阀 盖 碳 素 钢 WCB
阀 杆 铬 不 锈 钢 Cr13
阀 瓣 25# 密 封 面 尼 龙 1010
阀 杆 螺 母 青 铜
填 料 增强聚四氟乙烯成形
垫 片 XB450
手 轮 球 墨 铸 铁
 五、产品主要外形结构图
JIS型截止阀结构图
订货须知:
       产品使用的场合非常重要或环境比较复杂时, 本文中所有文字、数据、图片均只适用于参考,请您尽量提供设计图纸和详细参数,由我们的上海工开阀门公司的专业工程师为您审核选型。
       如有任何疑问,您可以致电给我们,我们将为您提供最优质的售前咨询服务。请联系电话:021-56051151 www.gkpv.cn
