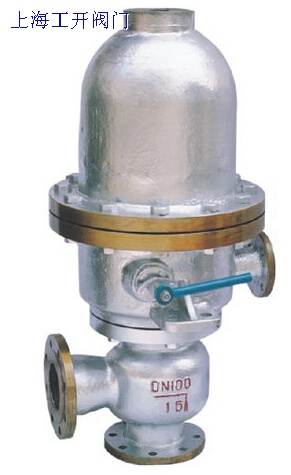

T47H浮球式蒸汽疏水调节阀

浮球式蒸汽疏水调节阀
产品名称:浮球式蒸汽疏水调节阀
产品型号:T47H
产品说明:
产品说明:
    T47H-16c或Q浮球式疏水调节阀(引进前苏联原型号T47H16c浮球式调节阀)适用于电站、化工、制药、造纸等行业具有加热器的工业部门,用于除氧汽水箱水位的调节。有效控制加热器中的水量多少的必须设备。
产品结构特点及工作原理:
    1、此阀外形尺寸较大。适用于较大背压力且不会泄漏蒸汽,排出的凝结水是接近蒸汽压力的饱和水,故有利于提高本阀门的设备热效率和二次蒸汽利用的节能特点。
    2、该阀随着凝结水液面上升,当浮球升到距罩盖底平面403mm时,阀门全开使冷凝结水大量排入水箱。当浮球下降113毫米后。阀门全关。冷凝水不能流出,使浮球稳定的限制在113-403毫米的空间范围内变化。从而使阀门达到只能排放空气和水殛高温冷凝水,而阻止蒸汽泄漏的优越性。
    3、本阀是利用凝结水液位的变化而使浮球上升和下降,也可以手柄操作。从而驱动下部的启闭装置。开启和关闭。实现排水阻气的功能。
产品主要外形结构及尺寸:
T47H浮球式蒸汽疏水调节阀
型号 公称通径   主要外形尺寸   连接尺寸
长   宽   高   L1   L2   M   A-D   D1   D2   b   z-Φd   DN   B-D   D1   D2   b   Z-Φd
T41H-16C   40   460   540   964   160   240   385   145   110   85   18   4×18   40   145   110   85   18   4×18
50   160   125   100   20   4×18
80   195   160   135   22   8×18
100   215   180   155   25   8×18
150   470   560   980   280   240   210   30   8×23
订货须知:
   产品使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的上海工开阀门公司的专业工程师为您审核选型。
   如有任何疑问.您可以致电给我们,我们将为您提供最优质的售前咨询服务。电话:021-56051151  网址:www.gkpv.cn
