FT14H杠杆浮球式蒸汽疏水阀
产品说明:
杠杆浮球式蒸汽疏水阀用于蒸汽加热设备和凝结水回收系统及需要快速排除凝结水的工况,能自动、迅速、连续的排除凝结水,有效地阻止蒸汽泄漏,并获得最好的加热效果。
产品工作原理:

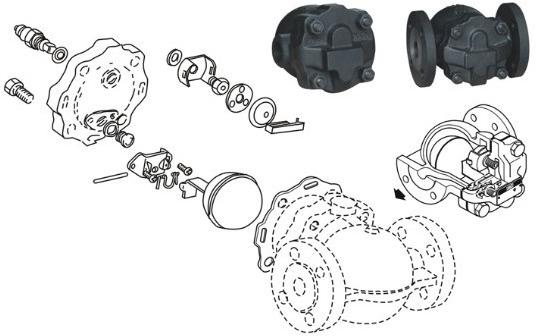

杠杆浮球式蒸汽疏水阀刚启动时,自动排空气装置迅速排除系统中不凝结气体,当蒸汽和热凝结水进入后,阀腔内温度随着升高,排空气装置自动关闭,浮球根据凝结水位的变化而作升降,带动杠杆调节阀座孔的开度,连续排放凝结水。
产品优点:
能连续排放饱和凝结水加热设备不会有水积聚,从而获得最高的热效率。
蒸汽压力变化时不受影响浮球带动杠杆自动调节阀座孔的开度,工作连续,性能稳定。
排空气性能好自动排空气装置能排除不凝结的冷热气体,无气锁现象,工作平稳无噪音。
密封性能卓越 密封件采用球面结构,工作时无集中磨损使用寿命长。
产品 缺点:暴露在低温环境下可能会受冰冻影响
产品连续排水量表:
FT14 DN15~25 疏水阀的工作压差(△P).kg/cm2 公斤/小时(kg/h) |
Bar kg |
0.1 |
0.3 |
0.5 |
1 |
2 |
3 |
5 |
7 |
9 |
10 |
12 |
15 |
|
2K |
650 |
775 |
960 |
1125 |
1250 |
|
|
|
|
|
|
|
|
7K |
370 |
460 |
610 |
700 |
790 |
925 |
1030 |
4400 |
|
|
|
|
|
10K |
270 |
370 |
475 |
540 |
600 |
700 |
800 |
890 |
1000 |
1075 |
|
|
|
15K |
170 |
260 |
320 |
370 |
405 |
475 |
535 |
585 |
690 |
780 |
|
|
|
FT14 DN32~50 疏水阀的工作压差(△P).kg/cm2 公斤/小时(kg/h) |
Bar kg |
0.1 |
0.3 |
0.5 |
1 |
2 |
3 |
5 |
7 |
9 |
10 |
12 |
15 |
17 |
1K |
2450 |
3050 |
4375 |
5500 |
|
|
|
|
|
|
|
|
|
2K |
1320 |
2270 |
2950 |
3650 |
1550 |
|
|
|
|
|
|
|
|
5K |
1000 |
1300 |
1650 |
2300 |
3050 |
3550 |
4400 |
|
|
|
|
|
|
9K |
850 |
1100 |
1300 |
1700 |
2350 |
3250 |
3510 |
4200 |
4800 |
|
|
|
|
12K |
750 |
950 |
1150 |
1500 |
1950 |
2500 |
3000 |
3400 |
4050 |
4300 |
4430 |
|
|
17K |
510 |
800 |
950 |
1350 |
1780 |
2250 |
2500 |
2850 |
3250 |
3600 |
3900 |
4200 |
4350 |
FT14 DN65~80 疏水阀的工作压差(△P).kg/cm2 公斤/小时(kg/h) |
Bar kg |
0.1 |
0.3 |
0.5 |
1 |
2 |
3 |
5 |
7 |
9 |
10 |
12 |
15 |
17 |
1K |
4900 |
7100 |
8750 |
11000 |
|
|
|
|
|
|
|
|
|
2K |
2650 |
4550 |
5900 |
7300 |
9100 |
|
|
|
|
|
|
|
|
5K |
2000 |
2700 |
3300 |
4550 |
6100 |
7100 |
8950 |
|
|
|
|
|
|
9K |
1700 |
2150 |
2640 |
3545 |
4780 |
6500 |
7040 |
8450 |
9545 |
|
|
|
|
12K |
1550 |
1900 |
2250 |
2950 |
3860 |
5000 |
5900 |
6830 |
8120 |
8630 |
8860 |
|
|
17K |
1090 |
1590 |
1900 |
2730 |
3550 |
4500 |
5000 |
5700 |
6500 |
7100 |
7950 |
8400 |
8600 |
FT14/FT44 DN100 疏水阀的工作压差(△P).kg/cm2 公斤/小时(kg/h) |
Bar kg |
0.1 |
0.3 |
0.5 |
1 |
2 |
3 |
5 |
7 |
9 |
10 |
12 |
15 |
|
2K |
11000 |
14900 |
16700 |
19100 |
21600 |
|
|
|
|
|
|
|
|
7K |
5900 |
8800 |
10700 |
12700 |
15500 |
17400 |
20700 |
23600 |
|
|
|
|
|
10K |
5100 |
7100 |
8200 |
9900 |
12300 |
15100 |
17300 |
20000 |
22100 |
23400 |
|
|
|
15K |
4200 |
6100 |
7000 |
8350 |
9750 |
10700 |
12200 |
13800 |
15600 |
16400 |
17800 |
|
|
注:①表中的K值代表了相应压力下的阀座的编号,②压差是指疏水阀入口端与出口端的压力差,③排量是指蒸汽凝结水在单位小时内连续排放的量。
产品主要外形连接尺寸:
型 号 |
公称压力 (MPa) |
公称通径 (DN) |
L |
H |
H1 |
Ф |
W |
FT14 |
1.6 |
2.5 |
4.0 |
15 |
121 |
145 |
51 |
96 |
107 |
20 |
121 |
55 |
25 |
145 |
166 |
100 |
117 |
32~50 |
270 |
238 |
158 |
176 |
147 |
产品使用和保养:
应确认阀体的材料、压力和温度的最大值能否满足工况所需。
在安装前必须清洗管路,除去杂物。
安装位置应尽可能靠近加热设备
应水平安装在管路的最低点,流向与阀体上标注的方向一致。
每台加热设备要各自安装疏水阀,以免互相影响。
在保证系统能安全运行时,缓慢开启疏水阀前的阀门,使其逐渐升温至正常状态。
要定期保养,保证疏水阀正常工作。
订货须知:
产品使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的上海工开阀门公司的专业工程师为您审核选型。
如有任何疑问.您可以致电给我们,我们将为您提供最优质的售前咨询服务。电话:021-56051151 网址:http://www.gkpv.cn
