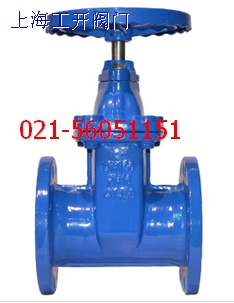

Z45X弹性座封暗杆闸阀
产品说明：
弹性座封闸阀利用闸板整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象。
本产品广泛用于自来水、污水、建筑、石油、化工食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
产品特点：
1、整体包胶：闸板采用整体包胶，其良好的覆盖性与精确的几何尺寸，保证密封可靠，寿命长。
2、耐腐蚀：内腔采用无毒环氧树脂涂装，防止腐蚀和生锈，不但可供生饮，而且可用于污水系统。
3、三“O”密封：阀杆采用三道O型环密封，摩擦阻力小，开关轻巧，不漏水。
Z45X-10/16Q弹性座封闸阀的主要零件材料：
| 材料 |
| 阀体 |
球墨铸铁 |
| 闸门 |
球墨铸铁外覆 EPDM |
| 螺栓 |
镀锌 |
| 密封圈 |
耐油橡胶 |
| 阀盖 |
球墨铸铁 HT200 |
| 阀杆 |
不锈钢 |
| “ O”形密封圈 |
耐油橡胶 |
Z45X-10/16Q弹性座封闸阀的主要参数：
| 型号 |
公称压力 ﹝MPa﹞ |
试验压力﹝MPa﹞ |
适用温度 |
适用介质 |
| 壳体 |
密封 |
| Z45X-10/16Q |
1.0 |
1.5 |
1.1 |
≤80℃ |
水、油品、 污水、海水 |
| 1.6 |
2.4 |
1.76 |
Z45X-10/16Q弹性座封闸阀的主要外形尺寸：
| 公称通径DN（mm） |
尺寸（mm） |
| L |
D0 |
H |
| 50 |
178 |
175 |
240 |
| 65 |
190 |
175 |
270 |
| 80 |
203 |
200 |
310 |
| 100 |
229 |
200 |
330 |
| 125 |
254 |
240 |
380 |
| 150 |
267 |
270 |
460 |
| 200 |
292 |
305 |
530 |
| 250 |
330 |
360 |
680 |
| 300 |
356 |
360 |
720 |
| 350 |
381 |
360 |
830 |
| 400 |
406 |
450 |
950 |
| 450 |
432 |
450 |
1020 |
| 500 |
457 |
660 |
1250 |
| 600 |
508 |
660 |
1305 |
| 700 |
610 |
750 |
1550 |
| 800 |
660 |
850 |
1750 |
| 900 |
711 |
－ |
1950 |
| 1000 |
811 |
－ |
2170 |
订货须知：
产品使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的上海工开阀门公司的专业工程师为您审核选型。
如有任何疑问.您可以致电给我们,我们将为您提供最优质的售前咨询服务。电话：021-56051151 网址：
www.gkpv.cn
