产品说明
EG46J直通式隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。 适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
产品主要性能参数：
注：此温度问基型产品适用温度，如有不同要求，可按情况定
产品主要零件的材质：
| 名称 |
材料 |
| 阀体 |
铸铁、铸铁/衬胶 |
| 阀盖 |
铸铁 |
| 阀瓣 |
铸铁 |
| 手轮 |
铸铁 |
| 隔膜 |
天然胶、丁基胶等 |
| 阀杆 |
碳钢 |

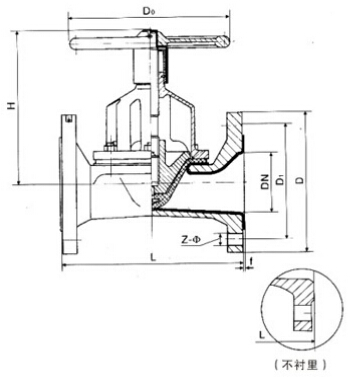

产品主要外形尺寸和连接尺寸：
 |
| DN |
公称压力Mpa |
工作压力Mpa |
L |
D |
D1 |
Z-φ |
f |
H |
D0 |
| 20 |
1.0 |
1.0 |
117 |
105 |
75 |
4-14 |
2 |
|
|
| 25 |
127 |
115 |
85 |
4-14 |
2 |
146 |
120 |
| 32 |
146 |
140 |
100 |
4-18 |
2 |
152 |
120 |
| 40 |
159 |
150 |
110 |
4-18 |
2 |
152 |
120 |
| 50 |
190 |
165 |
125 |
4-18 |
2 |
163 |
120 |
| 65 |
216 |
185 |
145 |
4-18 |
2 |
205 |
230 |
| 80 |
254 |
200 |
160 |
8-18 |
2 |
220 |
230 |
| 100 |
305 |
220 |
180 |
8-18 |
2 |
262 |
280 |
| 125 |
0.6 |
356 |
250 |
210 |
8-18 |
3 |
290 |
280 |
| 150 |
406 |
285 |
240 |
8-22 |
3 |
368 |
368 |
| 200 |
521 |
340 |
295 |
8-22 |
3 |
410 |
368 |
| 250 |
0.4 |
635 |
395 |
350 |
12-22 |
3 |
559 |
483 |
| 300 |
749 |
445 |
400 |
12-22 |
3 |
625 |
576 |
| 采用标准 设计与制造：GB12239 结构长度：BS5156 法兰连接长度：BS4504 |
订货须知：
产品使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的上海工开阀门公司的专业工程师为您审核选型。
如有任何疑问.您可以致电给我们,我们将为您提供最优质的售前咨询服务。电话：021-56051151 网址：
www.gkpv.cn
