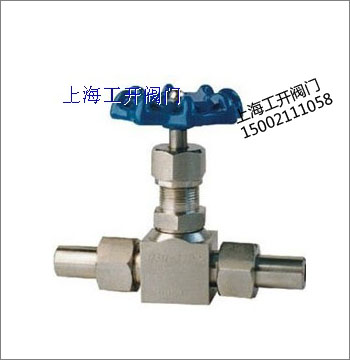

J23外螺纹针型阀
一、产品说明
针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。针型阀具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。
针型阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。
二、产品性能
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 接管对焊连接
3. 结构特征:锥面密封,活动阀瓣
4. 阀门检验和试验: GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+538℃
7. 适用介质:水,油,气及腐蚀性与非腐蚀性介质
三、产品主要零件材料
| 序号 |
零件名称 |
材质 |
| 1 |
焊接接管 |
20# A105 SS304 SS304L SS316 SS316L
|
| 2 |
平垫圈 |
PTFE RTFE
|
| 3 |
连接螺母 |
20# A105 SS304 SS304L SS316 SS316L
|
| 4 |
阀体 |
20# A105 SS304 SS304L SS316 SS316L |
| 5 |
阀盖垫片 |
紫铜PTFE |
| 6 |
阀盖 |
20# A105 SS304 SS304L SS316 SS316L |
| 7 |
填料垫 |
PTFE 柔性石墨 金属盘根 |
| 8 |
填料 |
PTFE 柔性石墨 |
| 9 |
填料压盖 |
20# A105 SS304 SS304L SS316 SS316L |
| 10 |
锁紧螺母 |
20# A105 SS304 SS304L SS316 SS316L |
| 11 |
阀杆 |
20# A105 SS304 SS304L SS316 SS316L |
| 12 |
手轮 |
20# A105 SS304 SS304L SS316 SS316L |
| 13 |
带帽螺母 |
20# A105 SS304 SS304L SS316 SS316L |

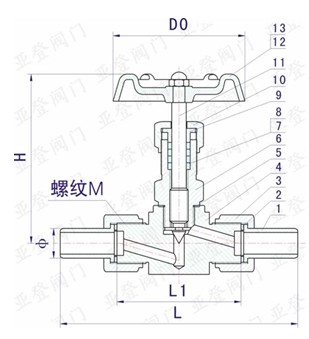

四、产品外形结构图
五、产品安装注意事项
1、安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。
2、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验持续的时间符合GB 50243的要求。
订货须知：
产品使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的上海工开阀门公司的专业工程师为您审核选型。
如有任何疑问.您可以致电给我们,我们将为您提供最优质的售前咨询服务。电话：021-56051151 网址：
