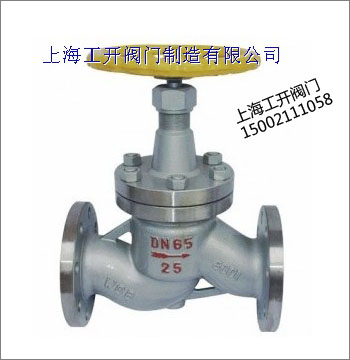

J41B
暗杆氨用截止阀
一、产品说明
氧气、氮气、氢气、氩气等气体这些气体一般都是贮存在专用的高压气体中。使用时通过氨用截止阀使气体压力降至实验所需范围,再经过其它控制阀门细调,使气体输入使用系统。最常用的减压阀为氨用截止阀,简称氨用阀。
二、氨用截止阀的使用方法
(1)按使用要求的不同,氨气减压阀有许多规格。最高进口压力大多为,最低进口压力不小于出口压力的2.5倍。出口压力规格较多,一般为,最高出口压力为。
(2)安装氨气减压阀时应确定其连接规格是否与使用系统的接头相一致。氨用截止阀采用半球面连接,靠旋紧螺母使二者完全吻合。因此,在使用时应保持两个半球面的光洁,以确保良好的气密效果。安装前可用高压气体吹除灰尘。必要时也可用聚四氟乙烯等材料作垫圈。
(3)氨用截止阀应严禁接触油脂,以免发生火警事故。
(4)停止工作时,应将减压阀中余气放净,然后拧松调节螺杆以免弹性元件长久受压变形。
(5)氨用截止阀应避免撞击振动,不可与腐蚀性物质相接触。
这些氨用截止阀的使用方法及注意事项与氨用截止阀基本相同。但是,还应该指出:专用
氨用阀门一般不用于其它气体。为了防止误用,有些氨气阀与钢瓶之间采用特殊连接口。例如氢气和丙烷均采用左牙螺纹,也称反向螺纹,安装时应特别注意。
三、J41B氨用截止阀的结构特点及用途
1、中通法兰为方形结构,阀杆采用间杆连接。
2、阀体密封面部位采用球凸状,与阀脚以线吻合密封。
3、密封面采用巴氏合金,密封性能好,使用寿命长。
四、产品主要性能参数
公称压力 |
壳体试验 |
密封试验 |
上密封试验 |
适用介质 |
适宜温度 |
1.6 |
2.4 |
1.76 |
1.76 |
氨气、液氨天然气、液化气 |
-40~80℃ |
2.5 |
3.75 |
2.75 |
2.75 |
4.0 |
6.0 |
4.4 |
4.4 |
五、产品主要零件材料
零件名称 |
材料 |
阀体阀盖 |
铸钢、球墨铸铁、可锻铸铁 |
阀杆 |
碳钢 |
阀瓣 |
尼龙1010,F4巴氏合金(B) |
阀杆螺母 |
Cr13,F304 |
填料 |
聚四氟乙烯+丁腈橡胶 |
垫片 |
石棉橡胶板 |
手轮 |
球墨铸铁 |
订货须知:
产品使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的上海工开阀门公司的专业工程师为您审核选型。
如有任何疑问.您可以致电给我们,我们将为您提供最优质的售前咨询服务。电话:021-56051151 网址:
