JIS型

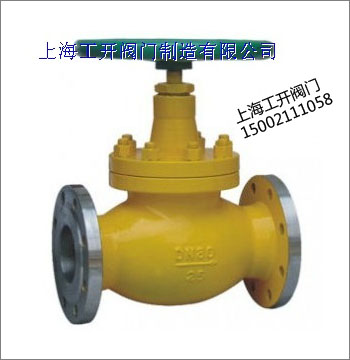

暗杆液化气截止阀JY41F/B(仿日式)
一、产品说明
该阀门采用弹性V型聚四氟乙烯或丁腈橡胶作为动密封填料,由填料盖、不锈钢弹簧提供初始密封,填料密封性能随介质压力上升而增强,即具有自密封性能,无需人工维护。区别于其它阀门,适用于大多数高中压液(气)氨输送管线、混气站、储配站等场合,也使用于炼油厂,石油化工厂,火力发电厂的冷却系统,作为控制介质截止的启闭装置。
二、产品主要设计参数
设计、制造:GB/T12235-89、JIS B2071、B2081
法兰连接:HG/T-20592-2009、JIS B2212、B2214
结构长度:GB12221-89、JIS B2002
公称通径:DN15-300mm
公称压力:PN1.6/2.5/4.0Mpa、10K、20K、150LB、300LB
三、主要性能参数
公称压力 |
壳体试验 |
密封试验 |
上密封试验 |
适用介质 |
适宜温度 |
JIS-10K |
1.6 |
2.4 |
1.76 |
1.76 |
液氨、气氨等 |
-40-80℃ |
2.5 |
3.75 |
2.75 |
2.75 |
JIS-20K |
4.0 |
6.0 |
4.4 |
4.4 |
四、产品主要零件材料
零件名称 |
材料 |
阀体阀盖 |
WCB LCB CF8 |
阀杆 |
铬不锈钢Cr13 F304 |
阀瓣 |
聚四氟乙烯F4 巴氏合金B |
阀杆螺母 |
13Cr F304 |
填料 |
聚四氟乙烯+丁腈橡胶+弹簧 |
弹簧 |
F304 |
手轮 |
小于DN100=成型钢板/大于DN125=WCB |

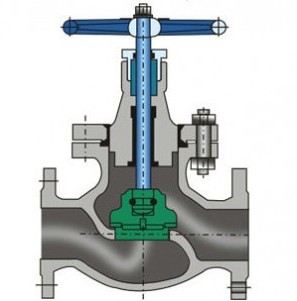

五、产品外形结构图
订货须知:
产品使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的上海工开阀门公司的专业工程师为您审核选型。
如有任何疑问.您可以致电给我们,我们将为您提供最优质的售前咨询服务。电话:021-56051151 网址:
www.gkpv.cn
