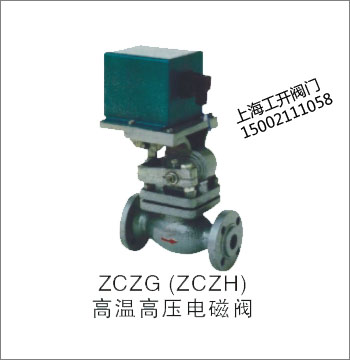

ZCZG高温电磁阀
    高温电磁阀是先导直动型的电磁阀，其通用介质范围较广，可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体，如电站抽气管道疏水系统和蒸发器的排气系统中，主要是对管道中的介质进行双位自动调节和远程控制。
产品特点：
耐高温：采用金属硬密封，提高了使用温度。
耐磨：选材合理，阀杯和导向套间巧秒地利用流体的润滑作用，减少磨损。
工作原理：
  电磁阀电磁铁通电时，连杆被提升，带动转轴转动，副阀打开。由于副阀被开启，主阀阀杯上部的压力流体被排出，因此主阀阀杯下部的压力比上部高，这样下部的压力将主阀阀杯向上推开。主阀被打开后，上下压力相等，阀杯在电磁力、上下压力作用下，置于平衡状态，阀门开通。断电时在衔铁自重及返回弹簧作用下，关下副阀，副阀关闭后，随之主阀阀杯上部的压力升高而将主阀阀杯压下，达到断流密封作用，阀门关闭。

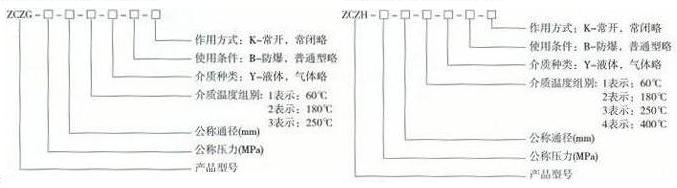

ZCZG高温电磁阀型号规格说明

ZCZG高温电磁阀技术参数

介质温度℃	ZCZG		≤250
	ZCZH		≤400
公称压力Mpa	ZCZG		2.5
	ZCZH		4.0
公称通径mm	10	15	20	25	32	40	50	65	80	100
功耗	130VA					480VA
电源电压	AC220V其余规格可特殊订货
额定流量系数KV	按JB/T7352-94规定
泄漏量	按JB/T7352-94-F规定

ZCZG高温电磁阀安装尺寸

DN	L	H	D	D1	D2	D3	b	f1	f	n-d
10	160	298	90	60	34	41	16	4	2	4-Φ14
15	160	298	95	65	39	45	16	4	2	4-Φ14
20	200	304	105	75	50	55	16	4	2	4-Φ14
25	200	304	115	85	57	65	16	4	2	4-Φ14
32	200	314	140	100	65	78	18	4	2	4-Φ18
40	260	460	150	110	75	85	18	4	3	4-Φ18
50	300	460	165	125	87	100	20	4	3	4-Φ18
65	290	433	185	145	109	120	22	4	3	8-Φ18
80	310	433	200	160	120	135	22	4	3	8-Φ18
100	350	461	235	190	149	160	24	4.5	3	8-Φ22

产品结构图

高温电磁阀安装注意事项
1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。

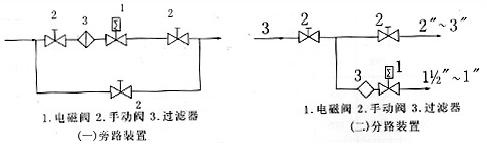

3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置(如图一)。
4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。
5、安装电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀。
6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。
7、不能在爆炸危险场合使用。
8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。
9、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。
10、电磁阀前后管道上需安装压力表，以便观察管道压力。

订货须知：
一、①ZCZG高温电磁阀产品名称与型号②ZCZG高温电磁阀口径③ZCZG高温电磁阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定上海工开阀门的ZCZG高温电磁阀型号，请按ZCZG高温电磁阀型号直接向我司销售部办公电话：021-56051151 ，手机：15821524164 QQ：1542202575订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们为您审核把关021-56051151。
