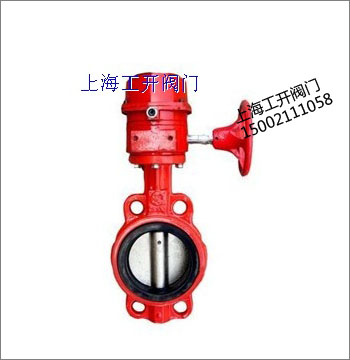

消防信号蜗轮蝶阀
产品说明:
信号
蝶阀适用于消防系统中控制阀门,要求常开的场合,当阀门开或关到指定位置时,阀门上的信号装置便可发出信号送至消防检测中心可以显示出蝶阀开启或关闭,以防止阀门误关闭而影响自动喷水灭火功能。本蝶阀适用在石油、化工、食品、医药、造纸、水电、给排水、冶炼、能源等系统管路上,可在多种腐蚀性、非腐蚀性的气体、液体、半流体以及固体粉末管线和容器上作为调节和截流设备使用。特别广泛适用于高层建筑消防系统及其它需要显示阀门开关状态的管线系统上。
产品性能规范:
公称通径 |
DN50-250 |
公称压力 |
1.0Mpa |
1.6Mpa |
试验压力 |
壳体 |
1.5Mpa |
2.4Mpa |
密封 |
1.1Mpa |
1.76Mpa |
适用温度 |
-15℃~150℃ |
适用介质 |
淡水、污水、海水、空气、蒸汽、食品、药品等 |
微动开关容量 |
AC 220V 1A DC 30V 0.5A |
产品特点:
1、小巧轻便,容易拆装及维修,并可在任意位置上安装。
2、结构简单、紧凑,90°运转启闭迅速。
3、操作扭矩小,省力轻巧。
4、达到完全密封,气体试验泄漏为零。
5、选择不同零部件材质,可适用多种介质。
6、流量特性趋于直线,调节性能好。
7、启闭试验次数多达上万次,寿命长。
8、凡使用闸阀、截止阀、旋塞、胶管阀及隔膜阀的管路上,特别在高层建筑消防系统及需要显示阀门开关状态的管线系统上,均可以用该阀替换。
产品工作原理:
1、本信号蝶阀由蜗轮蜗杆传动装置驱动转轴及蝶板旋转实现启闭和控制流量。
2、旋转蜗轮蜗杆传动装置手轮,使蝶板达到启闭及调节流量的目的,手轮顺时针方向为阀门关闭。
3、蜗轮蜗杆传动装置箱体内设置微动开关有两种型式:
(1) 在传动装置箱体内设有开向、关向两个微动开关,分别在阀门全开和全闭时动作,接通控制室“阀开”、“阀关”指示灯电源,使之准确显示阀门开关状态。
(2) 在传动装置箱体内只设关向微动开关,(蝶板全关位置为 0°),当蝶板由0~45°位置时微动开关动作,输出阀门关闭信号,45~90°位置时另一对常闭触点可输出阀门打开信号。可调整微动开关凸轮捆,显示蝶板所处的不同位置。

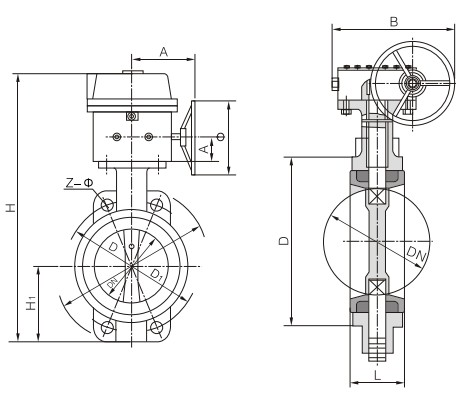

产品外形图:
订货须知:
产品使用的场合非常重要或环境比较复杂时, 本文中所有文字、数据、图片均只适用于参考,请您尽量提供设计图纸和详细参数,由我们的上海工开阀门公司的专业工程师为您审核选型。
产品型号、性能参数、结构尺寸参数以及价格等详情,有任何疑问,您可以致电给我们,我们将为您提供最优质的售前咨询服务。请联系电话:021-56051151 www.gkpv.cn
