J65Y/H
Y型锻钢截止阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片（316夹柔性石墨制造）密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,扫这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封。
产品结构特点：
1、螺纹阀盖,可根据用户要求设计为焊接或可拆卸结构
2、接近直线的流道设计，减少流阻
3、二次节流面设计，减少对密封面的冲刷
4、承插焊端或对接焊
5、旋转升降阀杆
6、整体阀座
7、可选择电动或气动的驱动方式
8、较传统J61Y性能优越,节能,使用寿命长
产品制造标准：
设计制造标准：ASME B16.34，JB/T3595，E101
结构长度标准：GB/T 12221-2005
承插焊端：ASME B16.11
对接焊端：ASME B16.25
压力温度等级：GB/T 12224-2005
试验检验标准：JB/T3595

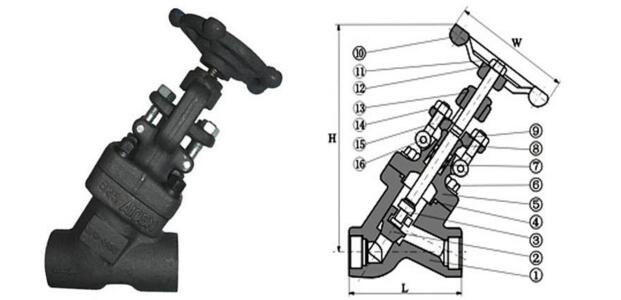

产品主要零部件材质及结构尺寸：
| 序号 |
零件名称 |
CStoASTM |
AStoASTM |
SStoASTM |
| A105 |
F22 |
F304(L) |
F316(L) |
| 1 |
阀体 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
| 2 |
阀瓣 |
A276420 |
A276304 |
A276304(L) |
A276F316(L) |
| 3 |
阀杆 |
A182F6 |
A182F304 |
A182F304(L) |
A182F316(L) |
| 4 |
垫片 |
316夹柔性石墨 |
316夹PTFE |
| 5 |
阀盖 |
A105 |
A276304 |
A276304(L) |
A276F316(L) |
| 6 |
螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
| 7 |
销钉 |
A276420 |
A276 304 |
| 8 |
填料压套 |
A276410 |
A182F304(L) |
A182F316(L) |
| 9 |
活节螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
| 10 |
填料压板 |
A216WCB |
A351CF8 |
| 11 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
| 12 |
阀杆螺母 |
A276420 |
| 13 |
锁紧螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
| 14 |
铭牌 |
SS |
| 15 |
手轮 |
A197 |
| 16 |
填料 |
柔性石墨 |
PTFE |
| 适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 适用温度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)和重量(KG)
| 规格 |
1/2 |
3/4 |
1 |
1-1/4 |
1-1/2 |
2 |
| L |
98 |
111 |
120 |
140 |
140 |
170 |
| H(开) |
175 |
215 |
254 |
305 |
305 |
365 |
| W |
100 |
125 |
160 |
160 |
180 |
200 |
| 重量 |
5 |
6.3 |
7.6 |
9.8 |
13.8 |
14.0 |
订货须知：
产品使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的上海工开阀门公司的专业工程师为您审核选型。
如有任何疑问.您可以致电给我们,我们将为您提供最优质的售前咨询服务。电话：021-56051151 网址：
