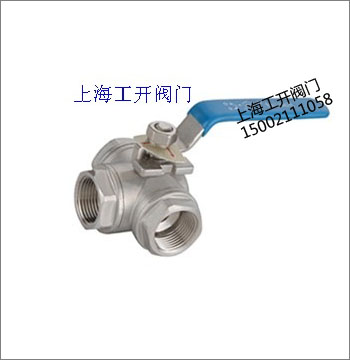

Q15F三通内螺纹球阀

三通内螺纹球阀
产品名称:三通内螺纹球阀
产品型号:Q15F
产品说明:
Q15F三通球阀
T型三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。
材质:不锈钢
连接方式:内螺纹
适用温度:-20~350℃
适用介质:水、油、气及某些腐蚀性液体
产品主要尺寸:

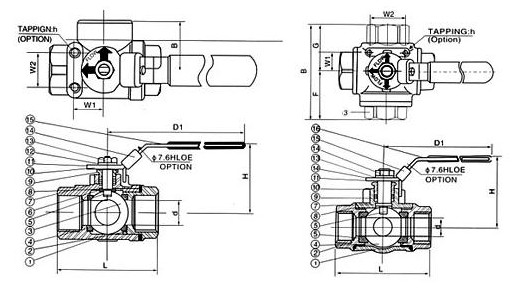

Q15F三通球阀结构图

SIZE d L H D1 B F G W1 W2 h 重量WT(g
1/2" 12.7 75 59 126 71.0 235 37.5 22.4 35 10-24UNC 530
3/4" 16 85 64 126 81.5 390 42.5 22.4 35.0 10-24UNC 725
1" 20 100 80 145 102.0 505 51.5 22.4 35.0 10-24UNC 1000
11/4" 25 115 90 145 108.5 510 57.5 25.4 38.0 10-24UNC 2000
11/2" 32 125 96 204 121.0 580 63.0 25.4 38.1 1/4-20UNC 3000
2" 38.1 148 106 204 138.5 655 73.0 25.4 38.1 1/4-20UNC 4650

订货须知:
    产品使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的上海工开阀门公司的专业工程师为您审核选型。
    如有任何疑问.您可以致电给我们,我们将为您提供最优质的售前咨询服务。电话:021-56051151  网址:www.gkpv.cn
