三通球阀
三通球阀可分为L形和T形,L形(Q44F)三通球阀用于介质流向的切换,能使相互垂直的两个通道连接;T形(Q45F)三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构。
适用于液体、气体、粉体等介质的汇合、分流及分配。其操作省力,维修方便。适用于石油、化工、电力等企业部门输送各种气体、液体、粉体等介质的管道、储罐、容器设备上汇合或分流装置。
产品特点:
1、三通球阀在结构上采用一体化结构; 2、三通球芯分T形和L形,使用寿命长,流通能力大,阻力小;阀门按流通形式分为“L型”(3位2通)、“T型”(3位2通)两种类型。其中“L型”可实现对介质流向进行如‘图A’的两种切换功能;“T型”可实现对介质的分流或混流,如‘图B’的四种切换功能。可按工况要求选择其中一种。 3、球阀按作用式分单作用和双作用两种型式,单作用式的特点是一旦动力源发生故障时,球阀将处于控制系统要求的状态;4、面阀座的密封型式,法兰联接少,可靠性高,设计实现了轻量化;5、具有防静电结构,下装式阀杆及填料结构设计,防止阀杆脱落,体积小节约安装空间。
产品性能参数:
公称压力PN |
试验压力 |
壳体 |
高压液密封 |
低压液密封 |
1.6 |
2.4 |
1.76 |
0.6 |
2.5 |
3.75 |
2.75 |
4.0 |
6.0 |
4.4 |
class150 |
3.0 |
2.2 |
适用工况 |
适用介质 |
水、油品、气等非腐蚀介质和酸碱腐蚀介质 |
适用温度 |
-28~350℃ |
应用规范 |
连接法兰 |
JB79-59 GB9113/HG20592-97/ANSI B16.5 |
检验试验 |
JB/T 9092-99/API598 |
产品主要部件材质:
零件名称 |
材质 |
GB |
ASTM |
阀体、阀盖 |
WCB |
A216-WCB |
密封圈 |
PTFE、对位聚苯 |
PTFE、对位聚苯 |
球体 |
1Cr18Ni9Ti |
SS 304 |
阀座、阀杆 |
2Cr13 |
A246-416 |
双头螺栓 |
35CrMoA |
A193-B7 |

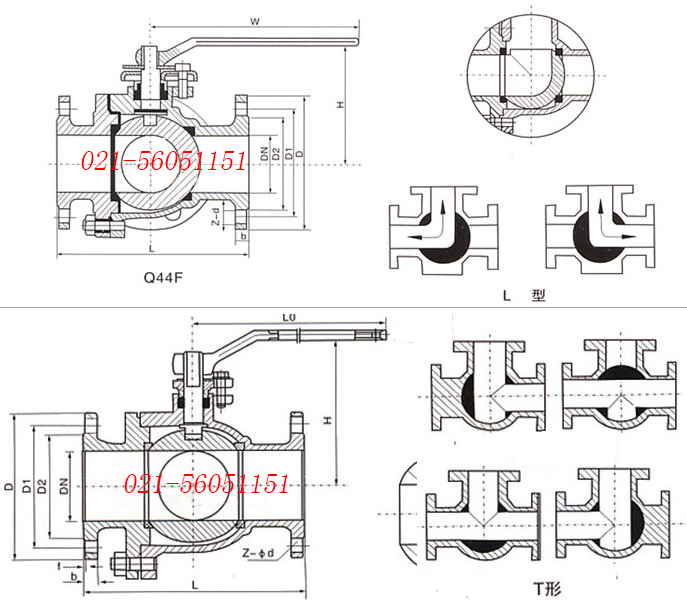

Q44F-16C(P)(R)L型三通球阀接尺寸和外形
DN |
尺寸 |
L |
L2 |
D |
D1 |
D2 |
b |
f |
Z-d |
H |
W |
15 |
150 |
72 |
95 |
65 |
45 |
14 |
2 |
4-14 |
95 |
130 |
20 |
160 |
80 |
105 |
75 |
55 |
14 |
2 |
4-14 |
110 |
130 |
25 |
180 |
90 |
115 |
85 |
65 |
14 |
2 |
4-18 |
120 |
140 |
32 |
200 |
100 |
135 |
100 |
78 |
16 |
2 |
4-18 |
144 |
180 |
40 |
220 |
110 |
145 |
110 |
85 |
16 |
3 |
4-18 |
152 |
220 |
50 |
240 |
120 |
160 |
125 |
100 |
16 |
3 |
4-23 |
182 |
220 |
65 |
260 |
130 |
180 |
145 |
120 |
16 |
3 |
4-18 |
193 |
240 |
80 |
280 |
140 |
195 |
160 |
135 |
20 |
3 |
8-18 |
217 |
270 |
100 |
320 |
160 |
215 |
180 |
155 |
20 |
3 |
8-18 |
245 |
350 |
125 |
380 |
190 |
245 |
210 |
185 |
22 |
3 |
8-18 |
282 |
500 |
150 |
440 |
220 |
280 |
240 |
210 |
24 |
3 |
8-23 |
319 |
600 |
200 |
550 |
260 |
335 |
295 |
265 |
26 |
3 |
12-23 |
380 |
1000 |
250 |
670 |
310 |
405 |
355 |
320 |
30 |
3 |
12-25 |
460 |
1400 |
300 |
720 |
370 |
460 |
410 |
375 |
30 |
3 |
12-25 |
520 |
1800 |
Q45-16C(P)(R)T三通球阀接尺寸和外形
DN |
尺寸 |
L |
L2 |
D |
D1 |
D2 |
b |
f |
Z-d |
H |
W |
15 |
150 |
72 |
95 |
65 |
45 |
14 |
2 |
4-14 |
95 |
130 |
20 |
160 |
80 |
105 |
75 |
55 |
14 |
2 |
4-14 |
110 |
130 |
25 |
180 |
90 |
115 |
85 |
65 |
14 |
2 |
4-18 |
120 |
140 |
32 |
200 |
100 |
135 |
100 |
78 |
16 |
2 |
4-18 |
144 |
180 |
40 |
220 |
110 |
145 |
110 |
85 |
16 |
3 |
4-18 |
152 |
220 |
50 |
240 |
120 |
160 |
125 |
100 |
16 |
3 |
4-23 |
182 |
240 |
65 |
260 |
130 |
180 |
145 |
120 |
16 |
3 |
4-18 |
193 |
270 |
80 |
280 |
140 |
195 |
160 |
135 |
20 |
3 |
8-18 |
217 |
350 |
100 |
320 |
160 |
215 |
180 |
155 |
20 |
3 |
8-18 |
245 |
500 |
125 |
380 |
190 |
245 |
210 |
185 |
22 |
3 |
8-18 |
282 |
600 |
150 |
440 |
220 |
280 |
240 |
210 |
24 |
3 |
8-23 |
319 |
1000 |
200 |
550 |
260 |
335 |
295 |
265 |
26 |
3 |
12-23 |
380 |
1300 |
250 |
670 |
310 |
405 |
355 |
320 |
30 |
3 |
12-25 |
460 |
1700 |
300 |
720 |
370 |
460 |
410 |
375 |
30 |
3 |
12-25 |
520 |
2100 |
订货须知:
产品使用的场合非常重要或环境比较复杂时, 本文中所有文字、数据、图片均只适用于参考,请您尽量提供设计图纸和详细参数,由我们的上海工开阀门公司的专业工程师为您审核选型。
产品型号、性能参数、结构尺寸参数以及价格等详情,有任何疑问,您可以致电给我们,我们将为您提供最优质的售前咨询服务。请联系电话:021-56051151
