广式法兰球阀
型号:Q41F-16C
压力:1.6~4.0MPa
适用温度:20~232℃~350℃
适用介质:水、油、气及某些腐蚀性液体
【产品简介】

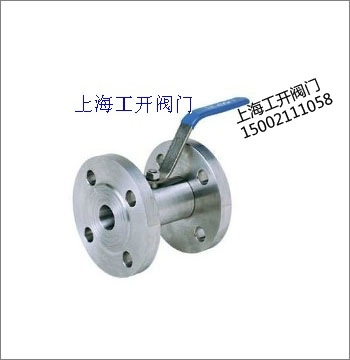

Q41F-16C型广式法兰球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门,其启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。
【主要零件材质】
适用介质 |
型号 |
阀体 |
球体、阀杆 |
手柄 |
密封圈 |
垫片、填料 |
水、蒸汽、油品 |
Q41F-16C、Q41F-25C、Q41F-40C |
A105、45 |
1Cr18/1Cr18Ni9Ti |
不锈钢 |
聚四氟乙烯PTFE增强聚四氟乙烯对位聚苯 |
聚四氟乙烯PTFE对位聚苯PPL |
硝酸类 |
Q41F-16P、Q41F-25P、Q41F-40P |
ss304/1Cr18Ni9Ti |
ss304/1Cr18Ni9Ti |
醋酸类 |
Q41F-16R、Q41F-25R、Q41F-40R |
ss316/1Cr18Ni12Mo2Ti |
ss316/1Cr18Ni12Mo2Ti |

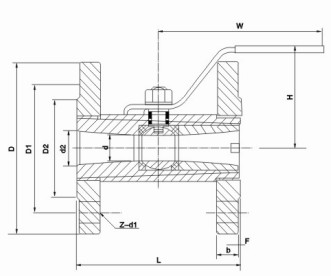

【主要尺寸】
DN |
in |
d |
d2 |
L |
D |
D1 |
D2 |
b |
f |
Z-d1 |
H |
w |
15 |
1/2" |
10 |
15 |
92 |
95 |
65 |
45 |
14 |
2 |
4-14 |
60 |
110 |
20 |
3/4" |
12.6 |
20 |
106 |
105 |
75 |
55 |
14 |
2 |
4-14 |
65 |
110 |
25 |
1" |
17 |
24 |
109 |
115 |
85 |
65 |
16 |
2 |
4-14 |
70 |
110 |
32 |
1 1/4" |
22 |
32 |
126 |
135 |
100 |
78 |
16 |
2 |
4-18 |
85 |
145 |
40 |
1 1/2" |
25 |
38 |
139 |
145 |
110 |
85 |
16 |
2 |
4-18 |
90 |
145 |
50 |
2" |
32 |
46 |
154 |
160 |
125 |
100 |
18 |
2 |
4-18 |
98 |
177 |
65 |
2 1/2" |
44 |
60 |
170 |
180 |
145 |
120 |
20 |
2 |
8-18 |
110 |
190 |
80 |
3" |
50 |
72 |
195 |
195 |
160 |
135 |
22 |
2 |
8-18 |
130 |
240 |
100 |
4" |
65 |
92 |
215 |
215 |
180 |
155 |
22 |
2 |
8-18 |
150 |
260 |
订货须知:
产品使用的场合非常重要或环境比较复杂时, 本文中所有文字、数据、图片均只适用于参考,请您尽量提供设计图纸和详细参数,由我们的上海工开阀门公司的专业工程师为您审核选型。
产品型号、性能参数、结构尺寸参数以及价格等详情,有任何疑问,您可以致电给我们,我们将为您提供最优质的售前咨询服务。请联系电话:021-56051151
