ZCQ
气控电磁阀
产品说明:
ZCQ气控
电磁阀适用于工作压力为0~0.8Mpa,工作介质为空气、煤气、水、液和温度≤120℃蒸汽的系统上,是进行温度、压力、液位、浓度自动控制的执行器。可应用于食品罐头、制药、印染等行业的升温、保温、降温自控系统及水泥制造、机械制造业的压力自控系统,也可应用于大口径高压管道的自控系统。
产品主要技术参数:
公称通径(mm) |
25 |
50 |
65 |
80 |
100 |
工作压力 |
0~0.8Mpa |
适用介质 |
气、水、液、蒸汽、煤气 |
控制压力 |
0.1~0.65Mpa |
控制介质 |
气 |
环境温度 |
-10~+50℃ |
最高介质温度 |
120℃ |
电源 |
AC220V+10%/-15% 50Hz±5%或定制 |
温升 |
80℃ |
外形尺寸(H*L)mm |
200*125 |
350*230 |
374*250 |
420*260 |
490*320 |
接管形式 |
内螺纹G1 |
法兰4孔φ18
中心圆φ125 |
法兰4孔φ18
中心圆φ145 |
法兰4孔φ18
中心圆φ150 |
法兰4孔φ18
中心圆φ170 |
产品工作压力与控制压力对表:
工作压力 |
0 |
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
0.8 |
最小控制压力 |
0.1 |
0.15 |
0.2 |
0.3 |
0.4 |
0.45 |
0.5 |
0.58 |
0.63 |

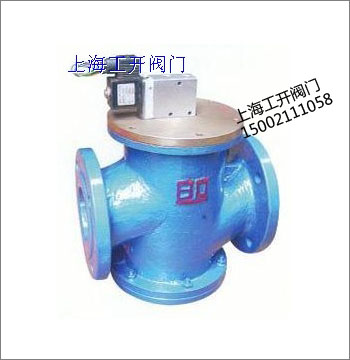

产品外形图:
订货须知:
一、①ZCQ气控电磁阀产品名称与型号②ZCQ气控电磁阀口径③ZCQ气控电磁阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定
上海工开阀门的ZCQ气控电磁阀型号,请按ZCQ气控电磁阀型号直接向我司销售部办公电话:021-56051151 ,手机:15821524164 QQ:1542202575订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们为您审核把关021-56051151
http://www.gkpv.cn 。
