ZFQ-1ZFQ-1防爆阻火呼吸阀

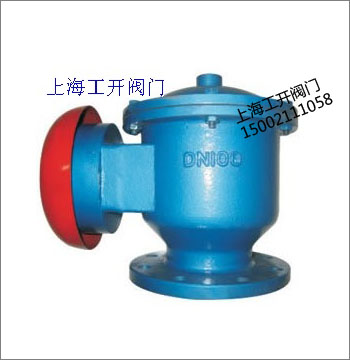

ZFQ-1防爆阻火呼吸阀
产品名称:ZFQ-1防爆阻火呼吸阀
产品型号:ZFQ-1
产品说明:
ZFQ-1防爆阻火呼吸阀
产品简述:ZFQ-1防爆阻火呼吸阀,又名LFH-IZ阻火呼吸阀,防爆阻火呼吸阀集阻火器功能与呼吸阀功能为一体,其新颖的结构为国内首创。它是石化储罐必备的新型安全设备,其最大优点是阻火呼吸性能好,重量轻,维修方便。
     防爆阻火呼吸阀适用于储存内点低于28℃的甲类油品和闪点低于60℃的乙类油品,如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐使用,它在-35℃-60℃的温度环境中正常工作。
产品性能及特点:
   全天候防爆型壳体选用不锈钢、铸钢、铝合金,耐腐蚀性好;波纹阻火层采用不锈钢材料,阻火性能好,耐腐蚀性能好; 结构简单,易检修,安全方便。
   ZFQ-1防爆阻火呼吸阀零部件材质:
阀体: 碳钢WCB、不锈钢304、316、铝合金
正压阀盘:不锈钢304、316、铝合金
负压阀盘:不锈钢304、316、四氟PTFE
环境温度:-30~60℃
产品主要技术参数:
等级 操作压力
A级 +355Pa (36毫米水柱)        -295Pa (30毫米水柱)
B级 +980Pa (100毫米水柱)       -295Pa (30毫米水柱)
C级 1765Pa(180毫米水柱)        -295Pa (30毫米水柱)

产品外形及连接尺寸:
公称通径 安装尺寸
D K L H n×φ
DN25 115 85 160 165 4×14
DN32 135 100 180 185 4×18
DN40 145 110 190 190 4×18
DN50 160 125 220 220 4×18
DN80 195 160 270 260 8×18
DN100 215 180 310 280 8×18
DN150 280 240 380 330 8×22
DN200 335 295 450 380 12×22
DN250 395 350 520 420 12×22
DN400 565 515 670 520 16×26

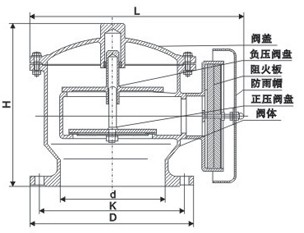

产品外形结构图:
防爆阻火呼吸阀结构图
产品使用说明及维护与保养:
   为了呼吸阀使用安全,应在3-6个月内定期将波纹阻火层拆下,清洗干净,保证阻火层上每个孔畅通,防止堵塞,确保安全正常使用。定期检查通风气正、负阀盘动作是否灵活,导杆及阀盘接触密封面有无损坏,如有损坏应立即调换。在检查维护重新安装时,应保证阀内各结合面严密配合,阀盘升降灵活。新阀启用时,应安装前清除阀盘间的防震物,否则呼吸阀将失灵。
产品安装:
1 )呼吸阀应安装在储罐气源的最高点,以降低物料蒸发损耗和以便顺利地提供通向呼吸阀最直接和最大的通道。通常对于立式罐,呼吸阀应尽量安装在罐顶中央顶板范围内,对于罐顶需设隔热层的储罐、可安装在梯子平台附近;
2 )当需要安装两个呼吸阀时,它们与罐顶中心应对称布置;
3 )若呼吸阀用在氮封罐上,则氮气供气管的接管位置应远离呼吸阀接口,并由罐顶部插入储罐内约 200mm ,这样氮气进罐后不直接排出,达到氮封的目的。
订货须知:
    产品使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的上海工开阀门公司的专业工程师为您审核选型。
    如有任何疑问.您可以致电给我们,我们将为您提供最优质的售前咨询服务。电话:021-56051151 网址:www.gkpv.cn
