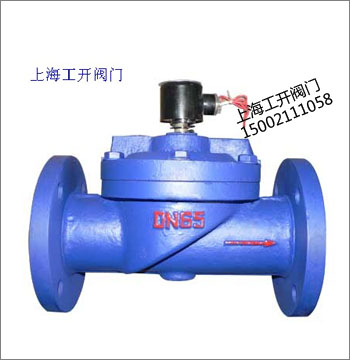

ZCS(DF)水用电磁阀
水用电磁阀适用于以水或液体为工作介质,可自动控制或远程控制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封,故对工作介质的清洁度大大减低,具有启闭迅速,可靠性高等优点。
水用电磁阀
结构原理
本阀为二次开起的先导式电磁阀,其结构主要由导阀和主阀组成,主阀采用橡胶密封结构。
常位时,活动铁芯封住导阀口,阀腔内压力平衡,主阀口封阀。当线圈通电时,产生电磁力将活动铁芯吸上,主阀腔内的介质自导阀口外泄,以至产生压力差,膜片或阀杯被迅速托起,主阀口开启,阀便呈通路了。
当线圈断电,磁场消失,活动铁芯复位,封闭导阀口,导阀和主阀腔内压力平衡后,阀又呈关闭常位。
水用电磁阀
型号规格说明
水用电磁阀主要技术参数
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
工作介质 |
液体、水、其他非腐蚀性流体 |
功耗VA |
17 |
30 |
阀体材质 |
铸铁、铜、不锈钢 |
铸铁 |
流量系数KV值 |
2.5 |
5 |
8.5 |
12 |
18 |
28 |
45 |
70 |
110 |
180 |
250 |
600 |
870 |
1000 |
动作方式 |
常开、常闭 |
型式 |
先导式 |
介质温度(℃) |
-5~80 |
-50~60 |
工作压力(Mpa) |
0.05~1.0 |
0.1~1.0
|
0.15~1.0 |
额定压力 |
AC220V DC24V其余规格可作特殊订货 |
水用电磁阀
安装尺寸
公称通径 |
外形尺寸 |
法 兰 连 接 |
DN |
H |
L |
D |
D1 |
D2 |
n-d |
b |
f |
25 |
130 |
160 |
115 |
85 |
65 |
4-φ14 |
16 |
3 |
32 |
137 |
180 |
140 |
100 |
76 |
4-φ18 |
18 |
3 |
40 |
152 |
200 |
150 |
110 |
84 |
4-φ18 |
18 |
3 |
50 |
152 |
230 |
165 |
125 |
99 |
4-φ18 |
20 |
3 |
65 |
222 |
290 |
185 |
145 |
118 |
4-φ18 |
20 |
3 |
80 |
239 |
310 |
200 |
160 |
132 |
4-φ18 |
22 |
3 |
100 |
255 |
350 |
220 |
180 |
156 |
8-φ18 |
24 |
3 |
125 |
416 |
360 |
250 |
210 |
184 |
8-φ18 |
26 |
3 |
150 |
440 |
400 |
285 |
240 |
211 |
8-φ22 |
26 |
3 |
200 |
443 |
600 |
340 |
295 |
266 |
8-φ22 |
26 |
3 |
250 |
493 |
750 |
395 |
350 |
319 |
12-φ22 |
28 |
3 |
300 |
549 |
850 |
445 |
400 |
370 |
12-φ22 |
28 |
4 |
订货须知:
一、①ZCS(DF)水用电磁阀产品名称与型号②ZCS(DF)水用电磁阀口径③ZCS(DF)水用电磁阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定
上海工开阀门的ZCS(DF)水用电磁阀型号,请按ZCS(DF)水用电磁阀型号直接向我司销售部办公电话:021-56051151 ,手机:15821524164 QQ:1542202575订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们为您审核把关021-56051151。
