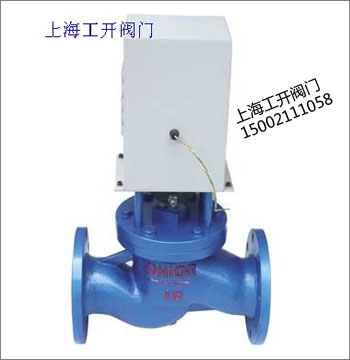

ZCM煤气电磁阀
煤气电磁阀适用于城市煤气、液化石油气、天然气等多种燃气加热燃烧介质的二位通断切换管路,进行温度自动控制的执行机构。它广泛应用于纺织业、印刷业的煤气热定型和玻璃、灯泡业的窑炉加热及其它行业的燃气加热自控系统。
煤气电磁阀
结构原理
本电磁阀具有结构简单,流量大,寿命长,安全可靠等特点。
本阀系直动式低压电磁阀。控制介质通断的阀口密封垫,通过阀杆直接与活动铁芯相连。
DN100口径以上煤气电磁阀,应采用二次开阀结构。
根据断电时所处开关状态的不同可分为常闭电磁阀和常开电磁阀,常闭电磁阀,断电常位时,靠衔铁自重、密封弹簧及介质压力将阀口封住,切断了被控介质的流道。
电磁线圈通电后,电磁阀克服衔铁自重及密封弹簧、介质压力的作用力将活动铁芯连同阀口密封垫吸上,打开阀口,被控介质可流通。
常开电磁阀断电时,电磁吸力等于零,在弹簧的作用下把动铁芯、阀杆向上提起,阀门打开,介质流通。当通电时由于吸力作用动铁芯下移,推动阀杆,阀门关闭,介质断止。
煤气电磁阀

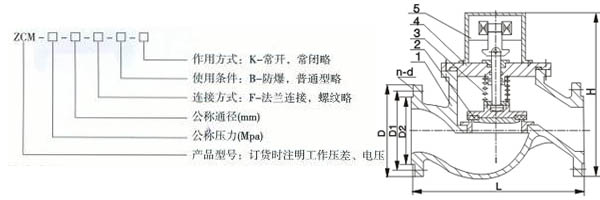

型号规格说明
煤气电磁阀
主要技术参数
工作状态 |
常闭型-通电打开 常开型-通电关闭 |
工作介质 |
煤气、天然气、液化石油气等可燃性气体,也可以适用于空气、水液等普通介质 |
介质温度℃ |
≤70 |
公称压力Mpa |
1.6 |
2.5 |
4.0 |
工作压差Mpa |
0-0.004(常用形式) 0-0.01、0.1-1.6、0.1-4.0(特殊形式) |
电源电压 |
AC220V、AC380V、AC24V、DC24V、DC220V其余规格可作特殊订货 |
额定流量系数KV |
按JB/T7352-94规定 |
泄漏量ml/min |
按JB/T7352-94·F规定 |
公称通径mm |
DN10-DN300 |
防爆标志 |
ExmIIT4 |
出线口接头 |
内螺纹M20×1.5或1.5米防爆引线 |
环境温度 |
-5~+40℃(不结冻) |
煤气电磁阀
安装尺寸
公称通径 |
外形尺寸 |
法 兰 连 接 |
DN |
H |
L |
D |
D1 |
D2 |
n-d |
b |
f |
25 |
210 |
160 |
115 |
85 |
65 |
4-φ14 |
16 |
3 |
32 |
221 |
180 |
140 |
100 |
76 |
4-φ18 |
18 |
3 |
40 |
230 |
200 |
150 |
110 |
84 |
4-φ18 |
18 |
3 |
50 |
252 |
230 |
165 |
125 |
99 |
4-φ18 |
20 |
3 |
65 |
324 |
250 |
185 |
145 |
118 |
4-φ18 |
20 |
3 |
80 |
335 |
270 |
200 |
160 |
132 |
4-φ18 |
20 |
3 |
100 |
475 |
320 |
220 |
180 |
156 |
8-φ18 |
22 |
3 |
125 |
516 |
360 |
250 |
210 |
184 |
8-φ18 |
22 |
3 |
150 |
540 |
400 |
285 |
240 |
211 |
8-φ22 |
24 |
3 |
200 |
540 |
600 |
340 |
295 |
266 |
8-φ22 |
24 |
3 |
250 |
610 |
750 |
395 |
350 |
319 |
12-φ22 |
26 |
3 |
300 |
640 |
850 |
445 |
400 |
370 |
12-φ22 |
26 |
4 |
订货须知:
一、①ZCM煤气电磁阀产品名称与型号②ZCM煤气电磁阀口径③ZCM煤气电磁阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定
上海工开阀门的ZCM煤气电磁阀型号,请按ZCM煤气电磁阀型号直接向我司销售部办公电话:021-56051151 ,手机:15821524164 QQ:1542202575订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们为您审核把关021-56051151。
