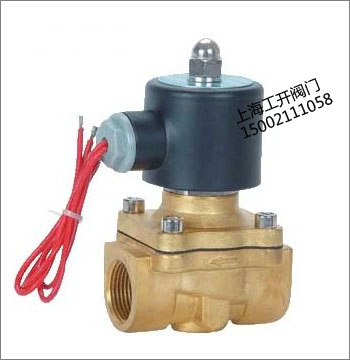

2W电磁阀
2W系列
电磁阀,阀体采用锻压成型,内件不锈钢制作,用于管路中对液体,气体介质通断的自动控制。
2W电磁阀
型号规格说明
2W———160———15———AC220V———V
2W:二位二通电磁阀-直动式
160:流量孔径:160-16mm 200-20mm 250-25mm 350-35mm 400-40mm 500-50mm
15:接管口径:10:3/8" 15:1/2" 20:3/4" 25:1" 35:1 1/4" 40:1 1/2" 50:2"
电源压力:AC110V/220V DC24V
V:高温用; 空白:NBR
备注:其他电压可特殊订做
2W电磁阀
技术参数
型号 |
2W160-10 |
2W160-15 |
2W200-20 |
2W250-25 |
2W350-35 |
2W400-40 |
2W500-50 |
使用液体 |
空气、水、油、瓦斯 |
动作方式 |
直动式 |
型式 |
常闭式 |
流量孔径mm |
1.6 |
20 |
25 |
35 |
40 |
50 |
CV值 |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
接管口径 |
3/8" |
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
使用流体粘滞度 |
20CST以下 |
使用压力 |
水0.5 空气0-7 油0-7 |
最大压力 |
10 |
工作温度 |
-5~80℃ |
使用电压范围 |
±10% |
阀体材质 |
黄铜 |
油封材质 |
NBR.EPDM或VIION |
2W电磁阀
外形结构图
2W电磁阀
安装注意事项
1、安装电磁阀,阀体上的箭头标记,应同管路流体流向相一致。
2、电磁阀上的标牌参数应与实际使用要求相符。特别请注意标记的额定电压。
注:本阀没有安装防爆装置,不能在有爆炸性危险的场所使用。
订货须知:
一、①2W电磁阀产品名称与型号②2W电磁阀口径③2W电磁阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定
上海工开阀门的2W电磁阀型号,请按2W电磁阀型号直接向我司销售部办公电话:021-56051151 ,手机:15821524164 QQ:1542202575订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们为您审核把关021-56051151。
